Sensor-sensor Pada Mobil System EFI

Sensor-sensor Pada Mobil System EFI

seiring dengan kemajuan teknologi otomotif saat ini, pabrikan mobil rata-rata sudah menggunakan system efi (elektronik Fuel Injection ) yang mana dengan sistem ini bahan bakar bisa lebih efisien dan irit dalam pembakaran dan juga tenaga yang maksimal. system efi terdiri dari beberapa sensor yang berfungsi untuk memantau kinerja mesin yang akan di kirimkan ke ECU lalu di teruskan actuator .
kali ini saya akan membahas mengenai :

 sensor-sensor yang terdapat pada system efi

ada beberapa sensor efi yang umum di gunakan , antara lain :
  1. Throtle Position Sensor ( TPS ), adalah sensor yang digunakan untuk mengetahui posisi pedal gas dalam keadaan tertekan atau bebas. Jika ditekan/digas maka valuenya besar dan jika tidak ditekan valuenya kecil.

  1. Manipold Absolute Pressure ( MAP ), sensor yang digunakan untuk mengetahui kondisi kevacuuman intake manipold. Sensor ini akan mengeluarkan pulsa tegangan besar jika kevacuuman intake manipold berkurang ( pedal gas diinjak ) atau sebaliknya.

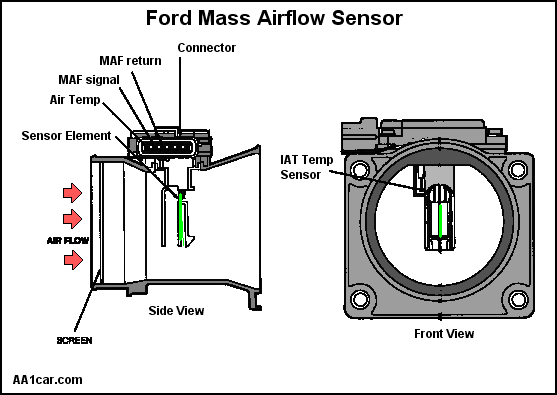

  1. Air Flow Sensor ( AFS ), adalah sensor yang digunakan untuk mengetahui banyak sedikitnya udara yang akan masuk ke dalam intake manipold. Biasanya sensor ini dipasang sesudah filter udara dan akan memberikan pulsa tegangan semakin besar jika udara yang melewatinya semakin banyak atau sebaliknya. Sensor ini ada yang meneybutnya AFM ( Air flow meter ) atau juga MAF ( Mass Air Flow ).


  1. Intake Air Temperature Sensor ( IAT ), adalah sensor yang digunakan untuk mengetahui suhu udara masuk ke intake manipold, semakin dingin suhu udara masuk maka akan semakin besar pulsa tegangan yang dikirimkan ke ECU, sehingga supllai bensin ke injector juga semakin besar.

  1. Idle Air Control ( IAC ), adalah part yang mendeteksi/mengendalikan suplai udara ke intake manipold pada saat putaran idle ( langsam ). Sensor ini bisa beerupa solenoid, motor listrik atau bekerja sesuai dengan suhu air pendingin. Dibeberapa sistem kendaraan sering disebut Idle Speed Control ( ISC ) atau juga Idle Step Motor.


  1. Injector, adalah perangkat electronic yang diperintah oleh ECU untuk membuka /menutup katup electronic sehingga bensin bisa menyemprot ke silinder.


  1. Crankshaft Position Sensor ( CKP ), sensor yang mendeteksi adanya putaran mesin. Jika sensor ini dipasang dekat dengan poros nok/katup, disebut Camshaft Position Sensor ( CMP ). Kedua sensor tersebut disamping berfungsi untuk mengetahui adanya putaran mesin juga berfungsi untuk mengendalikan sistem pengapian mesin tersebut.


  1. Coolant Temperature Sensor ( CTS ) atau Water Temperature Sensor (WTS) adalah sensor untuk mengetahui kondisi suhu air pendingin. Semakin dingin suhu air pendingin maka semakin banyak bensin yang disemprotkan ke silinder.

  1. Top Dead Center Sensor ( TDC ) adalah sensor yang digunakan untuk mengetahui titik mati atas silinder nomor satu. Hal ini biasanya digunakan untuk menentukan firing order ( FO ).




  1. Vehicle Speed Sensor ( VSS), adalah sensor untuk mengetahui kecepatan kendaraan, biasanya dihubungkan dengan poros output transmisi.



 demikian sensor efi yang umum di gunakan pada mobil , semoga bisa menambah wawasan bagi para pembaca blog ini..
